제조공장 구내 네트워크공사 완료 | 씨앤디네트워크 시공 사례

안녕하세요,

씨앤디네트워크입니다.

제조업 현장에서 안정적인 네트워크공사와

인터넷공사는 단순한 편의 시설이 아닙니다.

생산 라인의 데이터 연동, 설비 모니터링,

스마트팩토리 구현까지

공장 내 통신 인프라는 생산성과 직결됩니다.

이번 글에서는 씨앤디네트워크가 제조 공장에서 진행한

구내 네트워크공사 및 인터넷공사 사례를 소개합니다.

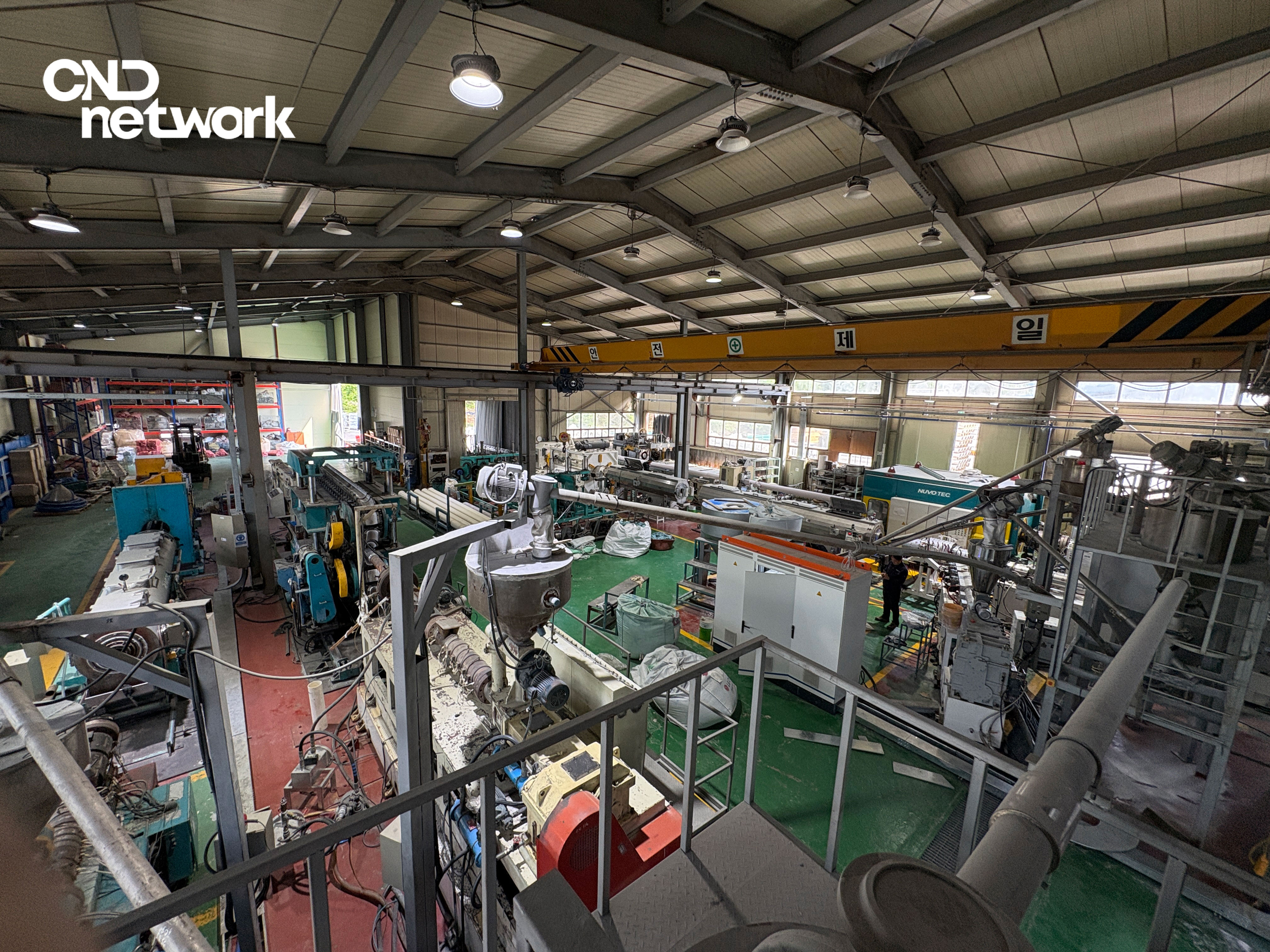

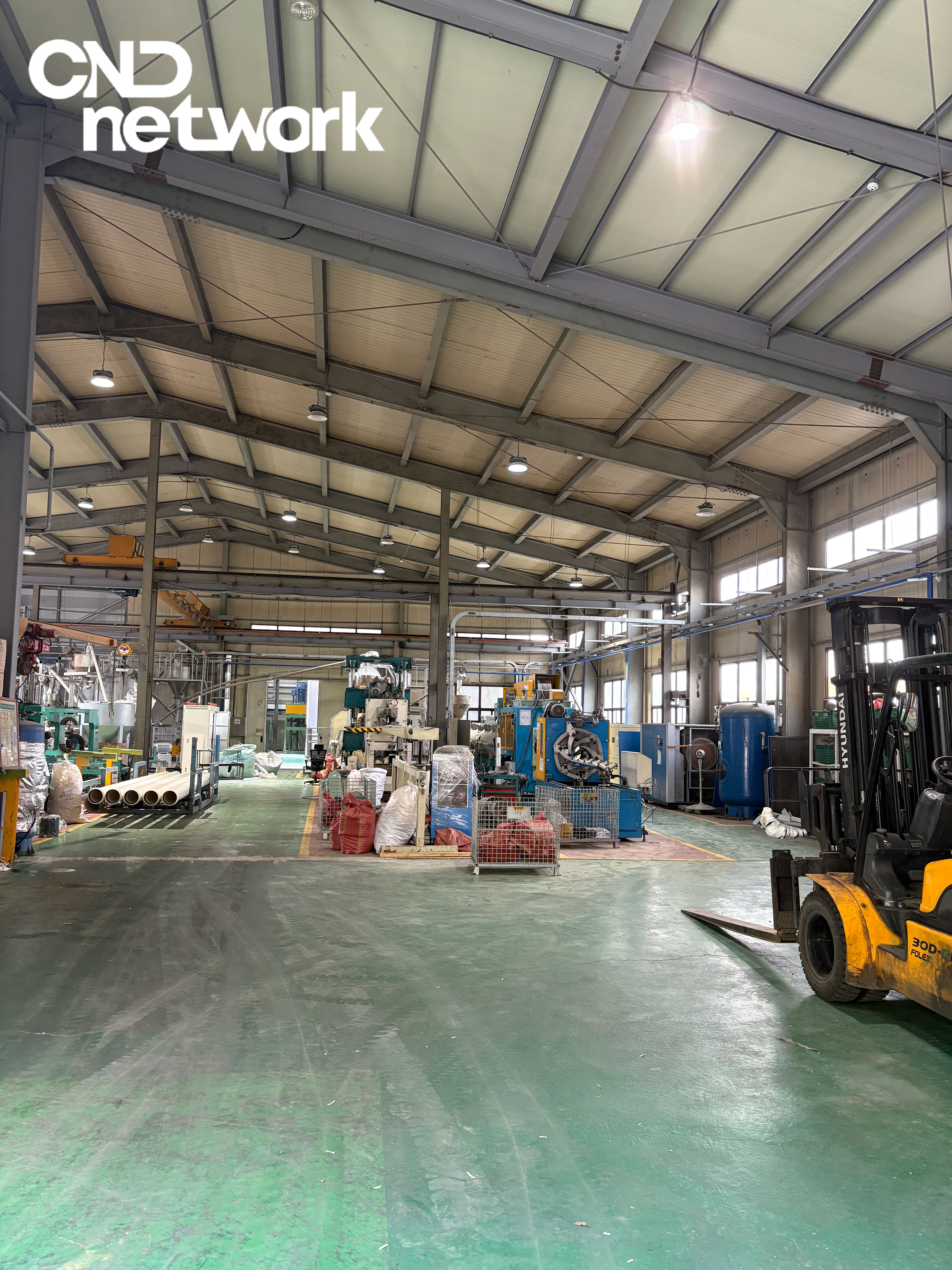

공사 현장 개요 | 제조공장 구내 네트워크공사

생산하는 전문 제조업체입니다.

공장 내에는 압출 성형기,

금형 냉각 순환 장치,원자재 투입 시스템 등

다수의 산업용 설비가 가동 중이며,

각 설비 간 데이터 연결과 사무동-현장 간

안정적인 인터넷공사가 필요한 상황이었습니다.

공장 내부는 천장고가 높고,

기존 배선이 케이블 트레이와 금속 덕트에

혼재되어 있어 체계적인 정리와 신규 회선 포설이

동시에 요구되는 복합 공사였습니다.

제조 현장의 네트워크공사는

일반 사무실 공사와 다릅니다.

고온·분진·진동 환경에서도 안정적으로 동작해야 하고,

설비 제어 신호와 통신 신호 간 간섭을

최소화해야 하며, 향후 스마트팩토리 확장을

고려한 구조적 설계가 필요합니다.

씨앤디네트워크는 다음과 같은 강점으로

제조업 현장에 특화된 서비스를 제공합니다.

① 산업 현장 전문 시공 경험

단순 사무실 LAN 공사를 넘어,

공장 천장 트레이 정리, 산업용 스위치 및 무선AP 설치,

PLC·제어반 연동 배선까지 폭넓은 현장 경험을

보유하고 있습니다.

② 4G/LTE 무선 라우터 및 산업용 네트워크 장비 활용

이번 현장에서는 MOXA 산업용 스위치와

WL432-DE 4G LTE 산업용 라우터를

제어반 내 설치하여,

유선 인터넷이 닿지 않는 생산 설비 구역까지

안정적인 네트워크 연결을 구현했습니다.

③ 체계적인 케이블 라벨링 및 문서화

시공 후에도 누구나 회선을 식별할 수 있도록

케이블 태그 부착, 포트 번호 정리, 회선 도면 제공을

기본으로 제공합니다.

④ AS 및 유지보수 대응

공사 완료 후에도 네트워크 장애, 장비 교체,

추가 회선 요청 등 다양한 유지보수 수요에

신속하게 대응합니다.

주요 시공 내용 | 공장 구내 네트워크공사 및 인터넷공사

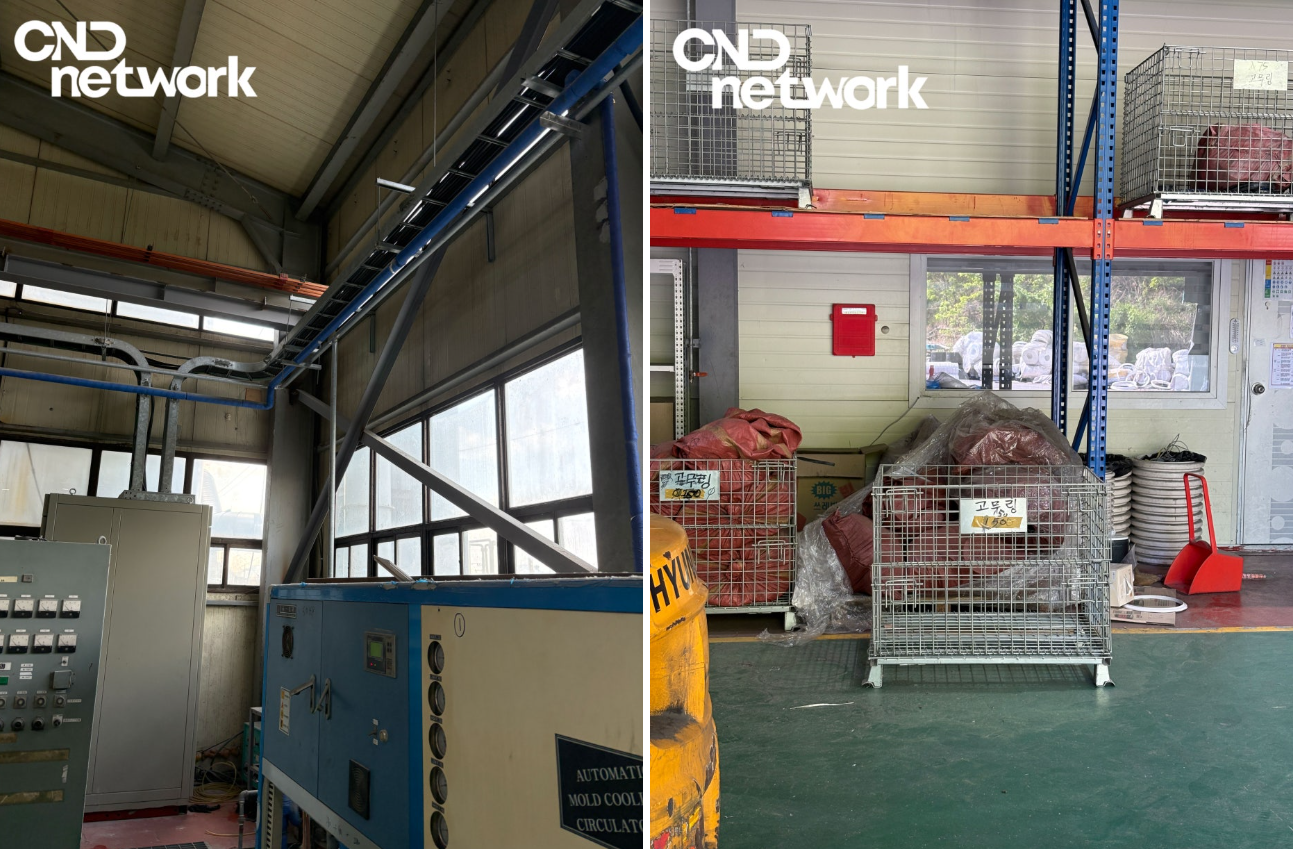

1. 케이블 트레이 정리 및 신규 포설

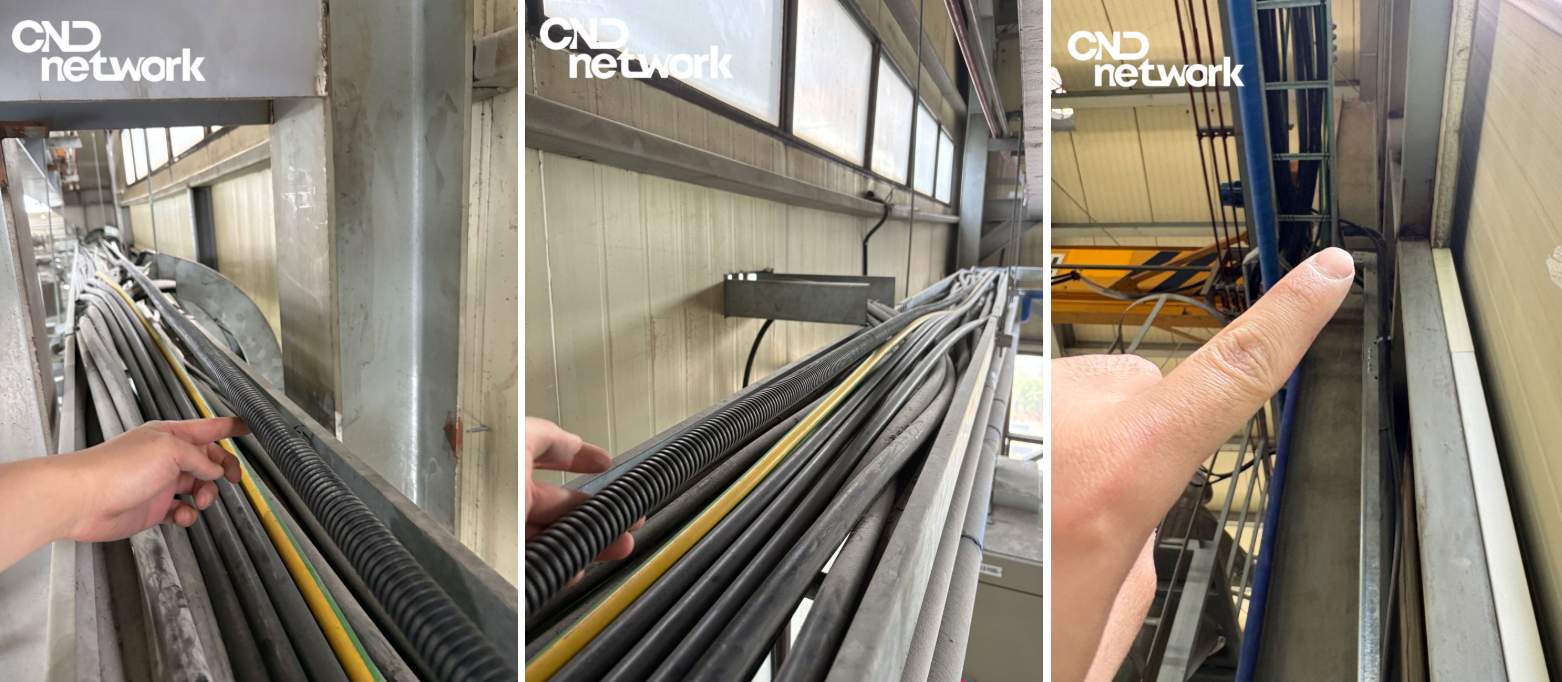

기존 케이블 트레이 내 혼재된 전력선과

통신선을 분리하고,

신규 UTP Cat.6 케이블을 별도 경로로 포설했습니다.

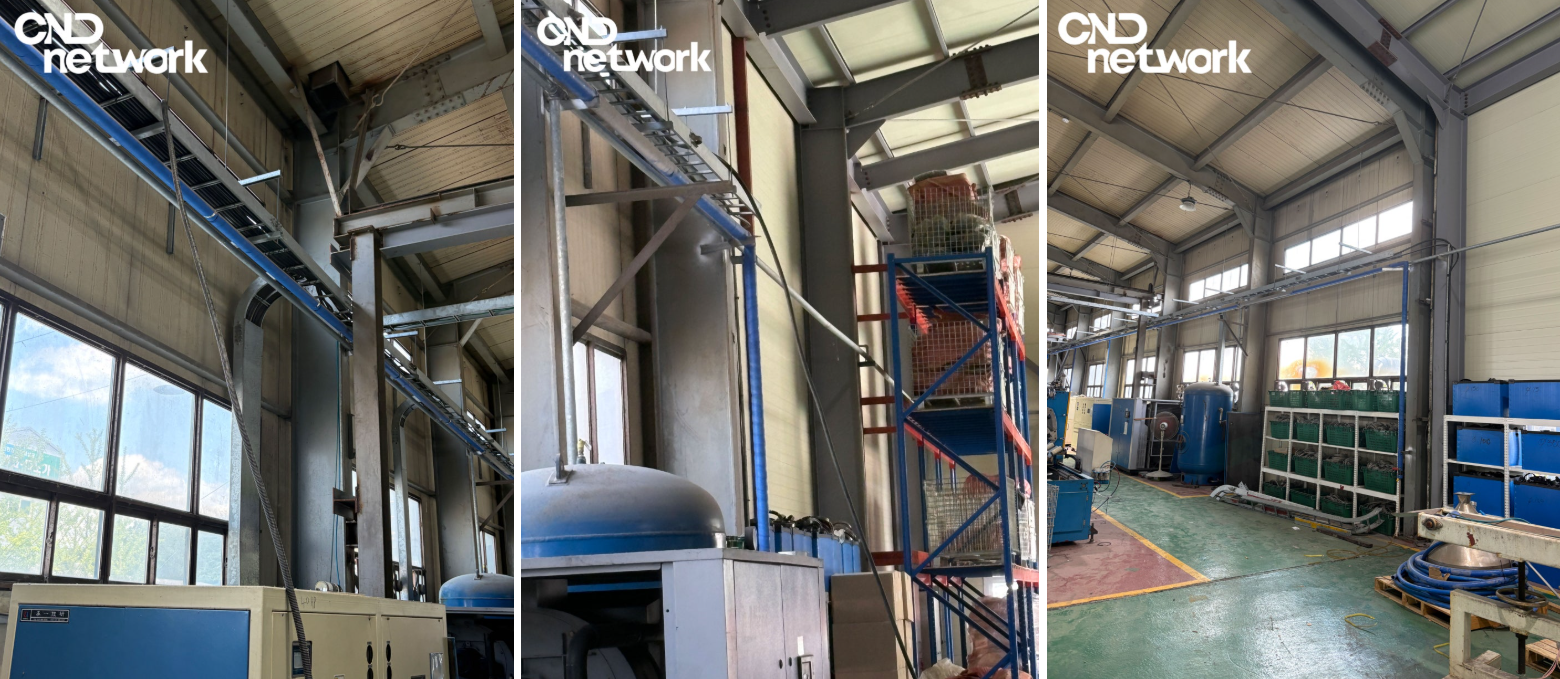

공장 천장부 트레이를 따라 사무동과 생산동을

연결하는 간선 배선을 완료하였으며,

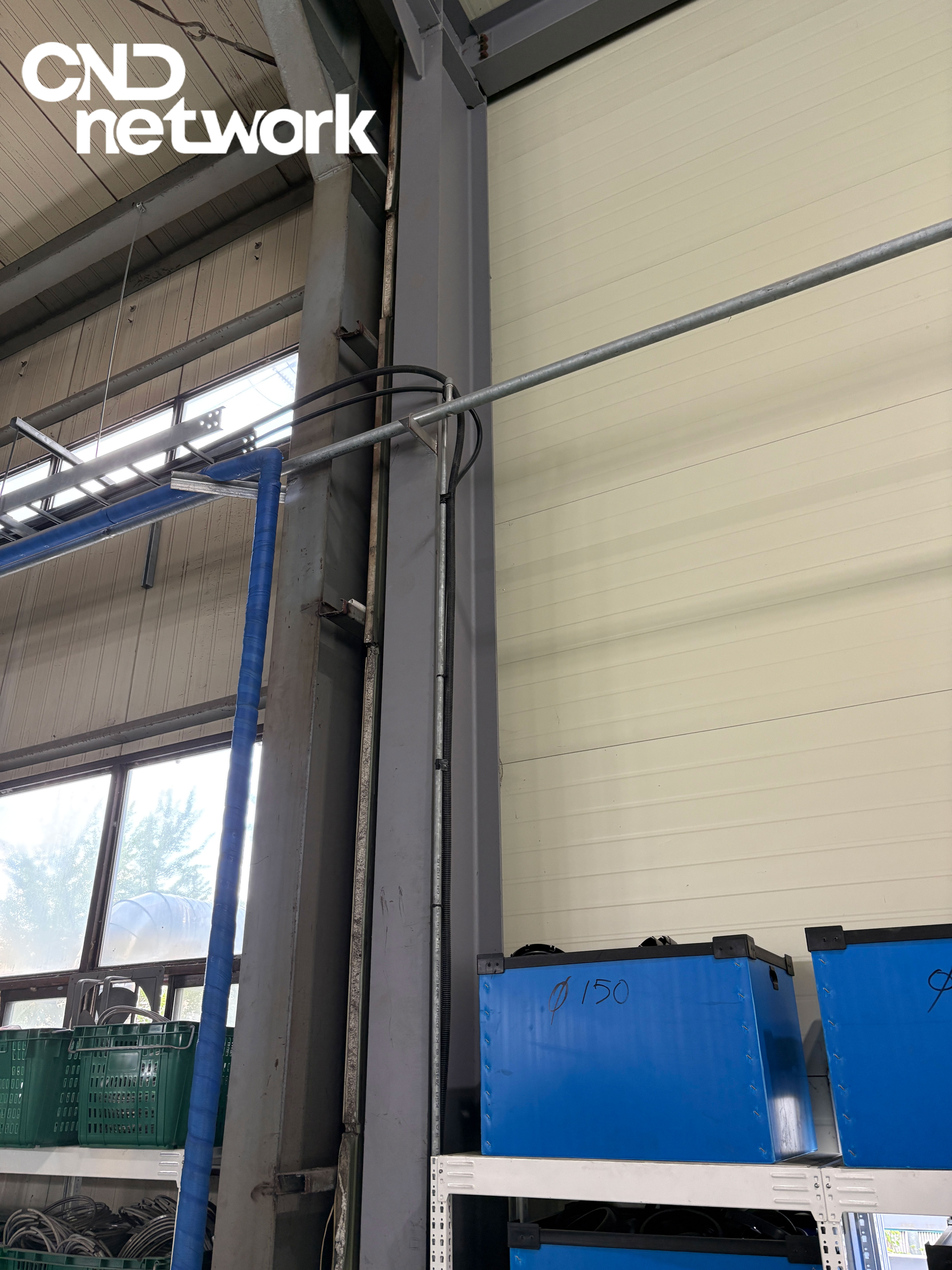

CD관(플렉시블 전선관)을 활용해

기기 접속 구간의 배선을 보호했습니다.

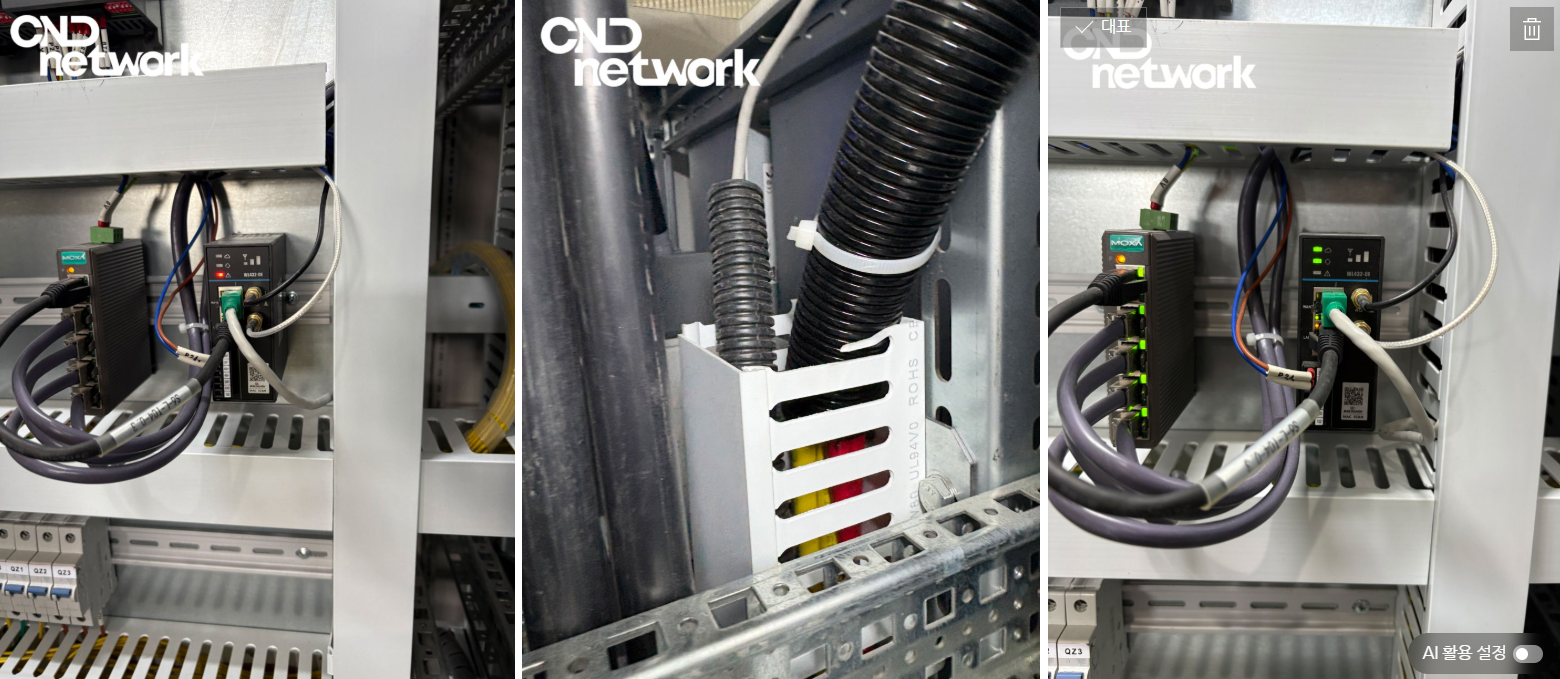

2. 산업용 네트워크 장비 제어반 내 설치

생산 라인 신설에 따라 새롭게 구성된 제어반

내부에 MOXA 산업용 이더넷 스위치와

WL432-DE 4G 산업용 무선 라우터를 설치했습니다.

제어반 내부 케이블 정리 시에는 케이블 엔트리

부품을 활용해 전선관 인입부를 깔끔하게 마감했으며,

각 포트는 라벨 태그로 식별할 수 있도록 정리했습니다.

3. 사무실 구간 인터넷 회선 정리

사무동 내 기존 라우터 및 랜케이블

연결 구조를 재정비했습니다.

창틀 사이를 통과하던 비정상 배선을 철거하고,

케이블 몰딩 처리를 통해 깔끔하고

안전한 구조로 재시공했습니다.

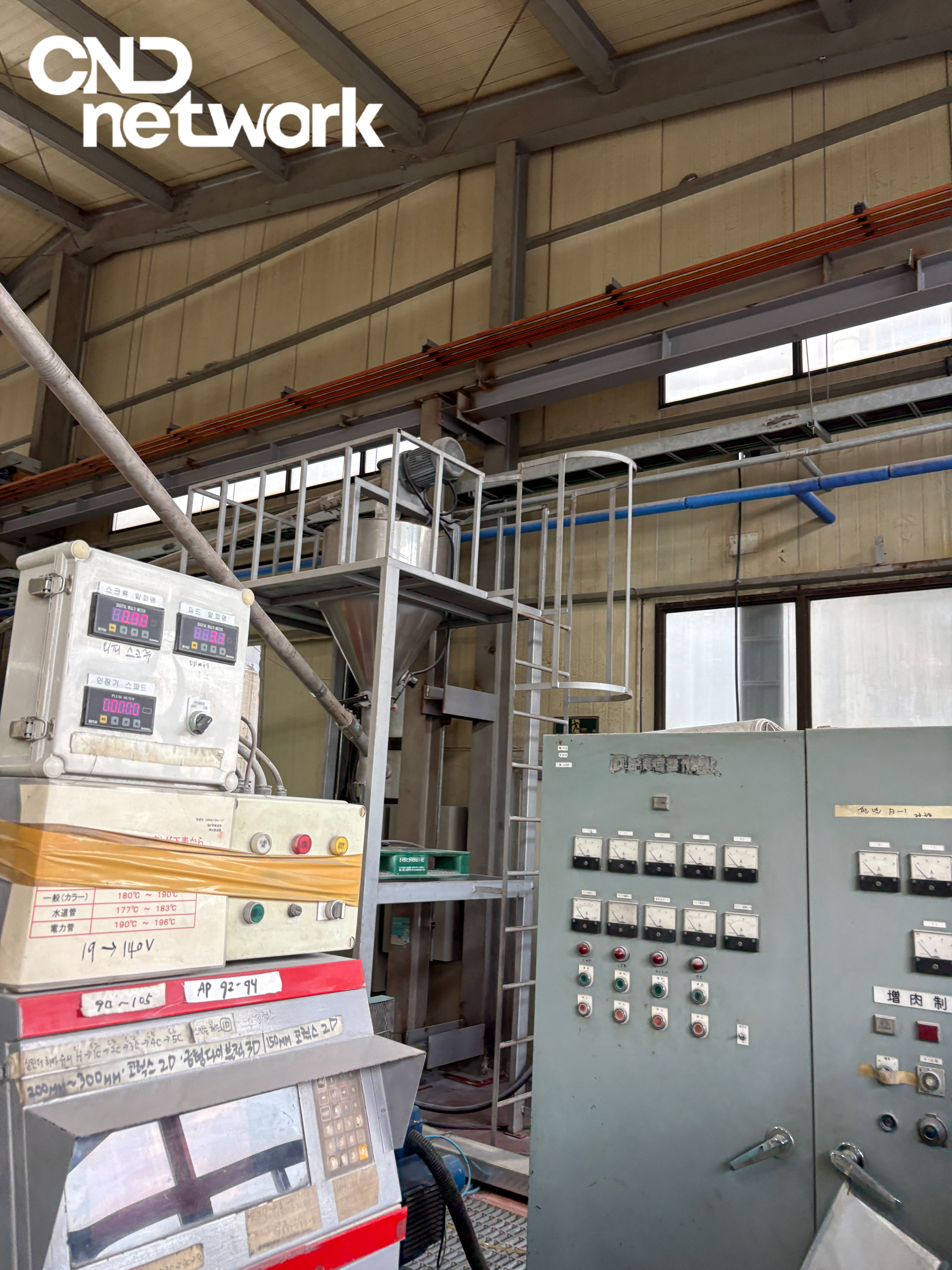

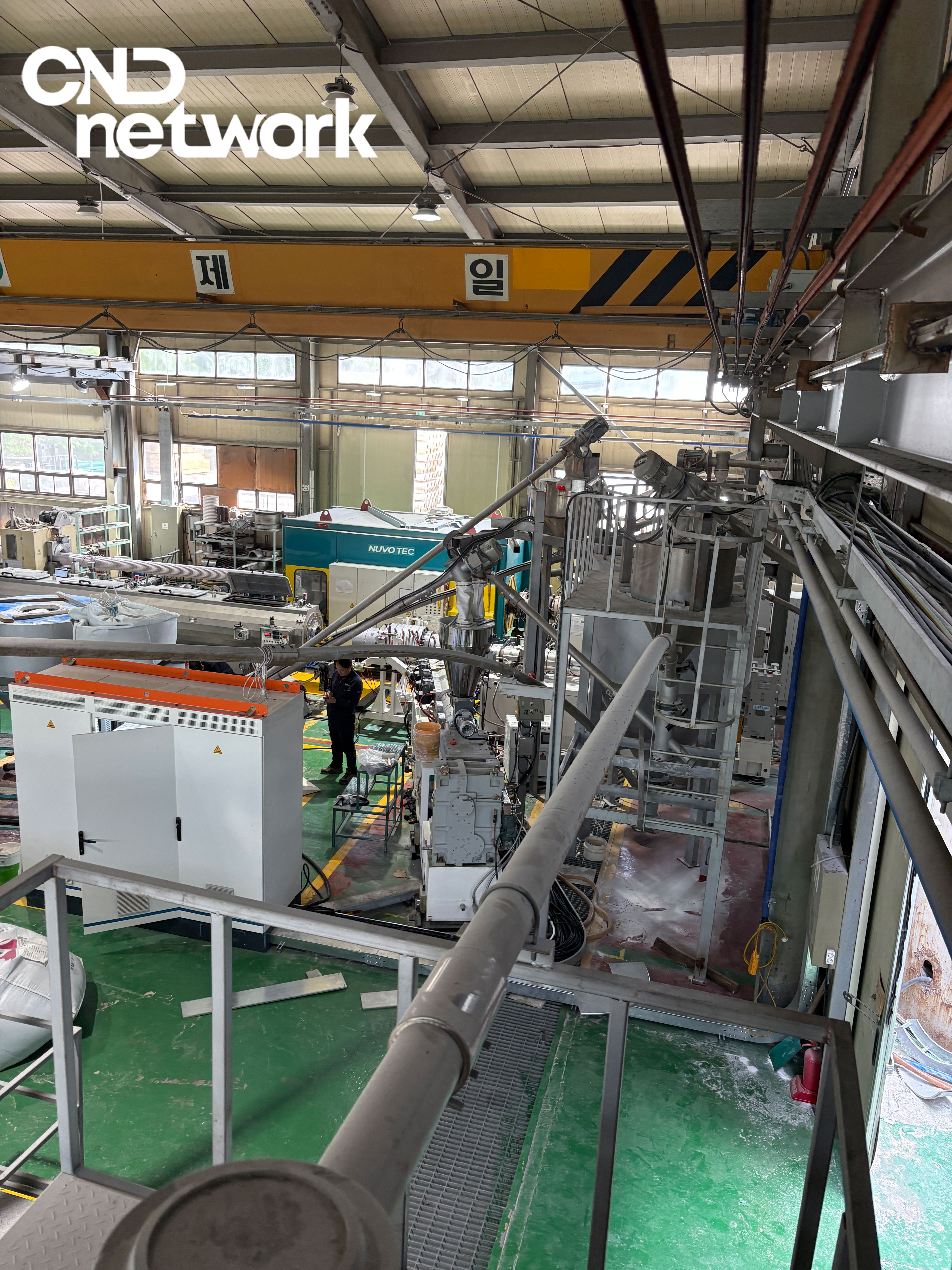

4. 원자재 투입 및 압출 설비 구간 배선

원자재 자동 투입 장치가 설치된 2층 구조물 상부까지

제어 신호선과 통신선을 함께 포설하여,

설비 데이터 수집 및 모니터링이

가능한 환경을 구성했습니다.
